立体編集7
せん断

http://www.jcad3.net/MOVIE/SHEAR/SHEAR.html

認識した物体をせん断(傾斜)させます。

物体を認識し、せん断コマンドを起動する。



物体にせん断(傾斜)させるためのカーソルが表示される。



カーソルをドラッグするとせん断(傾斜)される。

このせん断がいいところは、上図を見ていただければわかりますが
上下の辺が平行移動しているところにあります。

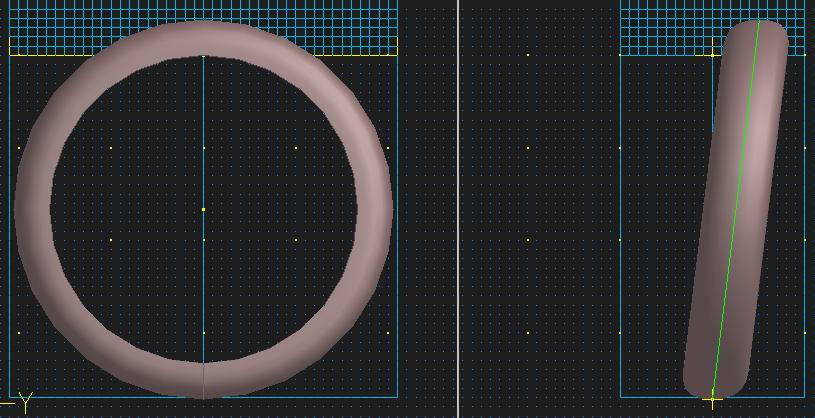

リングなどを側面図で行うと、リングの内径を崩すことなくリングを傾斜
できてしまうということになります。
